BKtel: DWDM-Mehrwellenlängen-Systemlösung für Remote-PHY-Backhauling
28.08.2019 - Distributed Access Architekturen (DAA) stehen kurz davor, die Kapazität und Leistung von HFC‐Netzwerken massiv zu steigern. Bei diesem Ansatz wird der herkömmliche analoge HFC‐Fiber‐Node durch ein Remote PHY‐Gerät (Remote PHY Device, RPD) ersetzt, das mit einer optischen 10G‐Datenschnittstelle ausgestattet ist.
10G ist erst der Anfang
Um die Übertragungsqualität auch für nachfolgende Datenraten zu garantieren, wurde das optische Signal‐Rausch‐Verhältnis (OSNR) auf eine Eignung für bis zu 100G‐Verbindungen getestet. Weiterhin kann die Übertragungskapazität auf bis zu 176 Wellenlängen ausgebaut werden.
Langlebigkeit dank Innovation
Damit die Komponenten in der vorhandenen Fiber‐Node‐Umgebung optimal integriert werden können, hat BKtel durch innovative Lösungen alle technischen Herausforderungen bezüglich der Outdoorfähigkeit gelöst. Die hohe thermische Belastbarkeit garantiert einen langlebigen Einsatz auch im Außenbereich.
Die BKtel‐Lösung im Einzelnen:
Weitere Informationen sind auf Anfrage von der BKtel Technical Info (info@bktel.com) erhältlich oder auf der Webseite www.bktel.de.
*DWDM = Dense Wavelength Division Multiplexing
DWDM-Mehrwellenlängen-Systemlösung für Remote-PHY-Backhauling
Die aus Metro‐ und Weitverkehrsnetzen bekannte 10G‐DWDM*-Mehrwellenlängentechnologie ist vielfach die erste Wahl für RPD-Backhauling. Dabei konzentrieren sich die Endgeräte auf die Headend‐Standorte und können faseroptischen Verbindungen mit einer Länge von mehr als 120 Kilometern zu den Hub‐ und Fiber‐Node‐Standorten herstellen.
Für eine DAA‐Migration sind bestehende, analoge HFC‐Netze hervorragend geeignet, da die physikalischen Netz‐Strukturen leicht in digitale 10G‐DWDM‐Netze umgewandelt werden können. Das optische Budget‐ und Dispersionsmanagement ist somit mit analogen DWDM‐Übertragungssystemen vergleichbar.
10G ist erst der Anfang
Um die Übertragungsqualität auch für nachfolgende Datenraten zu garantieren, wurde das optische Signal‐Rausch‐Verhältnis (OSNR) auf eine Eignung für bis zu 100G‐Verbindungen getestet. Weiterhin kann die Übertragungskapazität auf bis zu 176 Wellenlängen ausgebaut werden.
Langlebigkeit dank Innovation
Damit die Komponenten in der vorhandenen Fiber‐Node‐Umgebung optimal integriert werden können, hat BKtel durch innovative Lösungen alle technischen Herausforderungen bezüglich der Outdoorfähigkeit gelöst. Die hohe thermische Belastbarkeit garantiert einen langlebigen Einsatz auch im Außenbereich.
Die BKtel‐Lösung im Einzelnen:
- C‐Band 20‐, 40‐ oder 44‐DWDM‐Kanal‐AWG‐basierte MUX/DEMUX
- Optische Interleaver, die ein 50‐GHz‐DWDM‐Raster mit bis zu 88 bidirektionalen 10G‐Übertragungskanälen ermöglichen
- Gesamtkapazität bis zu 880 Gbit/s pro System
- SFP+ optische Transceiver mit festem DWDM‐Kanal oder wellenlängenabstimmbar, beide für 50‐GHz‐Raster geeignet
- Optische Verstärker mit variabler Verstärkung (EDFA) für Übertragungssysteme mit einer Länge von mehr als 120 km.
Alle neuen Komponenten sind für Anwendungen im Außenbereich geeignet. Sie sind in 19‐Zoll‐montierbaren Gehäusen (25 cm Einbautiefe) und in modularer Form für die Installation in BK‐Baugruppenträgern erhältlich.

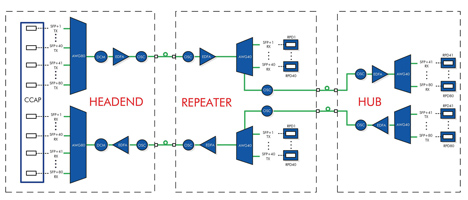

Blockdiagramm BKtel CIN DWDM System
© BKtel
Weitere Informationen sind auf Anfrage von der BKtel Technical Info (info@bktel.com) erhältlich oder auf der Webseite www.bktel.de.
*DWDM = Dense Wavelength Division Multiplexing
Claudia Boss-Teichmann 28.08.2019
